好马配好鞍，好仪器配好夹具。继上次推出《LCR测试仪选型指南》之后，有不少朋友好奇，仪器选好了，那测试夹具怎么挑选？

今天，我们就来简单介绍一下关于LCR测试仪中常用的测试夹具。

01

四端/四端对测试线 /

01

TH26011AS

频率范围：5Hz-100kHz

最大直流偏置：DC±42V

引线长度：0.8m

适用于：所有LCR数字电桥

02

TH26004S-1

频率范围：DC-10kHz

最大直流偏置：DC±42V

引线长度：0.8m,1.5m,2m

适用于：常规LCR，不适用四端对仪器如TH2828、TH2838系列

02

 四端带卡夹具盒 /

01

TH26005A

频率范围：DC-300kHz

最大直流偏置：DC±42V

用于小间距两端轴向元件测试与TH26006配合，可用于轴向元件的测试。

02

TH26005B

频率范围：DC-5 MHz

最大直流偏置：DC±42V

用于小间距两端轴向元件测试与TH26006配合，可用于轴向元件的测试。

03

 带盒贴片测试线 /

01

TH26009B

频率范围：DC-15 MHz

最大直流偏置：DC±42V

引线长度：0.8m

适用于：用于各种 SMD 器件测试，适用所有LCR，电容仪，电感仪

04

 顶针式磁环夹具 /

01

TH26008A

频率范围：DC-120MHz

最大直流偏置：DC±42V

适用于：SMD器件测试夹具，尤其高频小电容或小电感。当测试频率≥100kHz，容量≤3pF，或电感量≤1µH，选择该型SMD夹具是合适的。

05

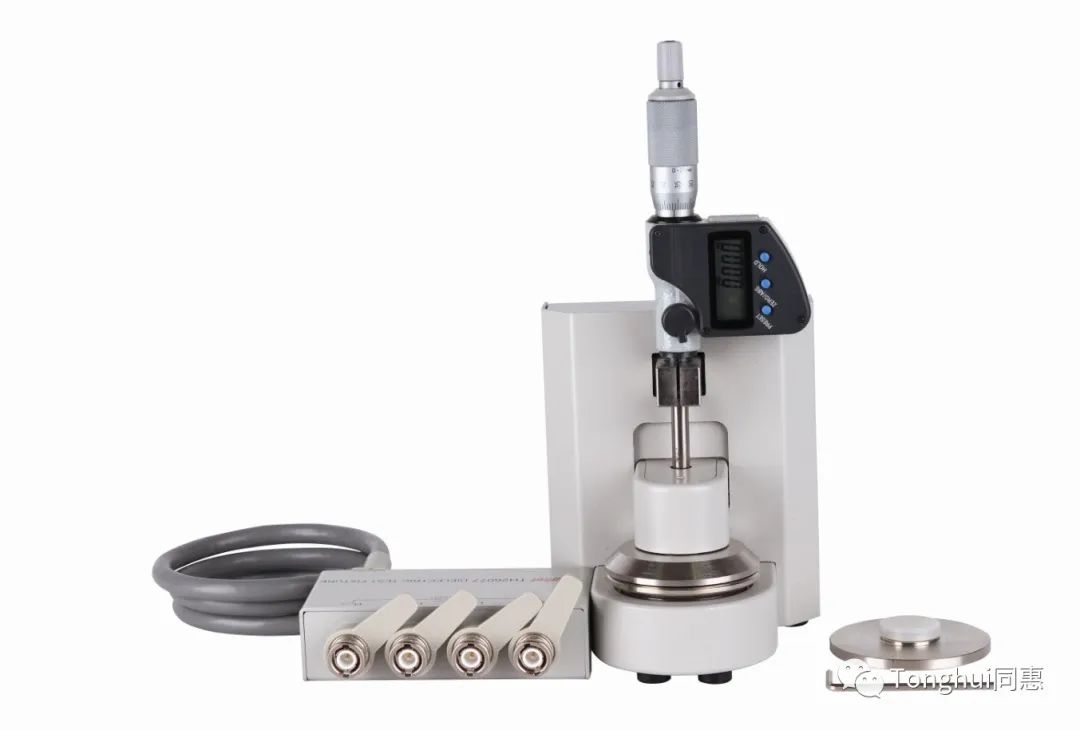

 电介质测试夹具 /

01

TH26077

频率范围：DC-30MHz

DUT尺寸：10mm-56mm

DUT厚度：≤10mm

适用于：TH2851/TH2840/TH2836/TH2839/ TH2838/ TH2829/ TH2827/ TH2826等系列

06

 磁导率测试夹具 /

01

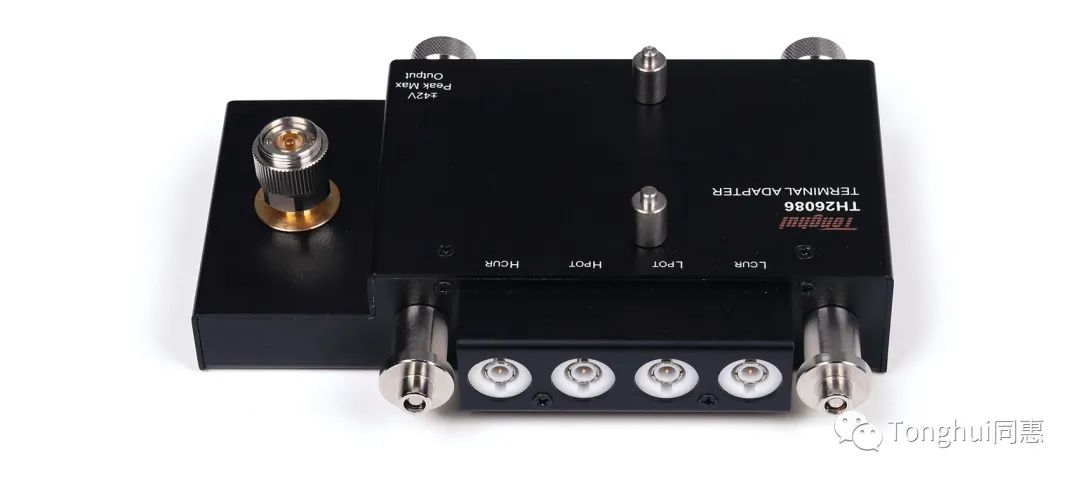

TH26086转接底座

频率范围：DC-130MHz

最高电压：±42V峰值（AC+DC）

工作温度：0℃-40℃

适用于：TH2851系列

02

TH26088磁导率夹具

频率范围：1kHz-1GHz

小型部件用，高度≤3mm，内径≥3.1mm，外径≤8mm;

大型部件用，高度≤8.5mm，内径≥5mm，外径≤20mm

03

TH26090

表面电阻率/体电阻率测试夹具

测试电压：1000V

测试电流：10mA

工作温度：30℃~100℃

适用于：TH2690、TH2691系列

07

 底电极测试夹具 /

01

TH26061C

频率范围：DC-1MHz

最大直流电流：±100A

适用于：TH1778/A/B系列,测试大电流

02

TH 26061D

频率范围：DC-1MHz

最大直流电流：±60A

适用于：TH1778/A/B系列,所有LCR,需与TH26061C配合使用

08

 低电阻测试线/

01

TH26004A

最大电流：1A

引线长度：0.8m,1.5m,2m

适用于：低电阻测试仪（TH2511,TH2512、TH2512+系列，TH2513系列）

02

TH26050S

频率范围：DC-100kHz

最大电流：1A

引线长度：0.8m,1.5m,2m

适用于：TH2515/2516/TH2518系列
